JUMBLEQ STM32H7S3開発ボード

¥11,000 税込

なら手数料無料で月々¥3,660から

別途送料がかかります。送料を確認する

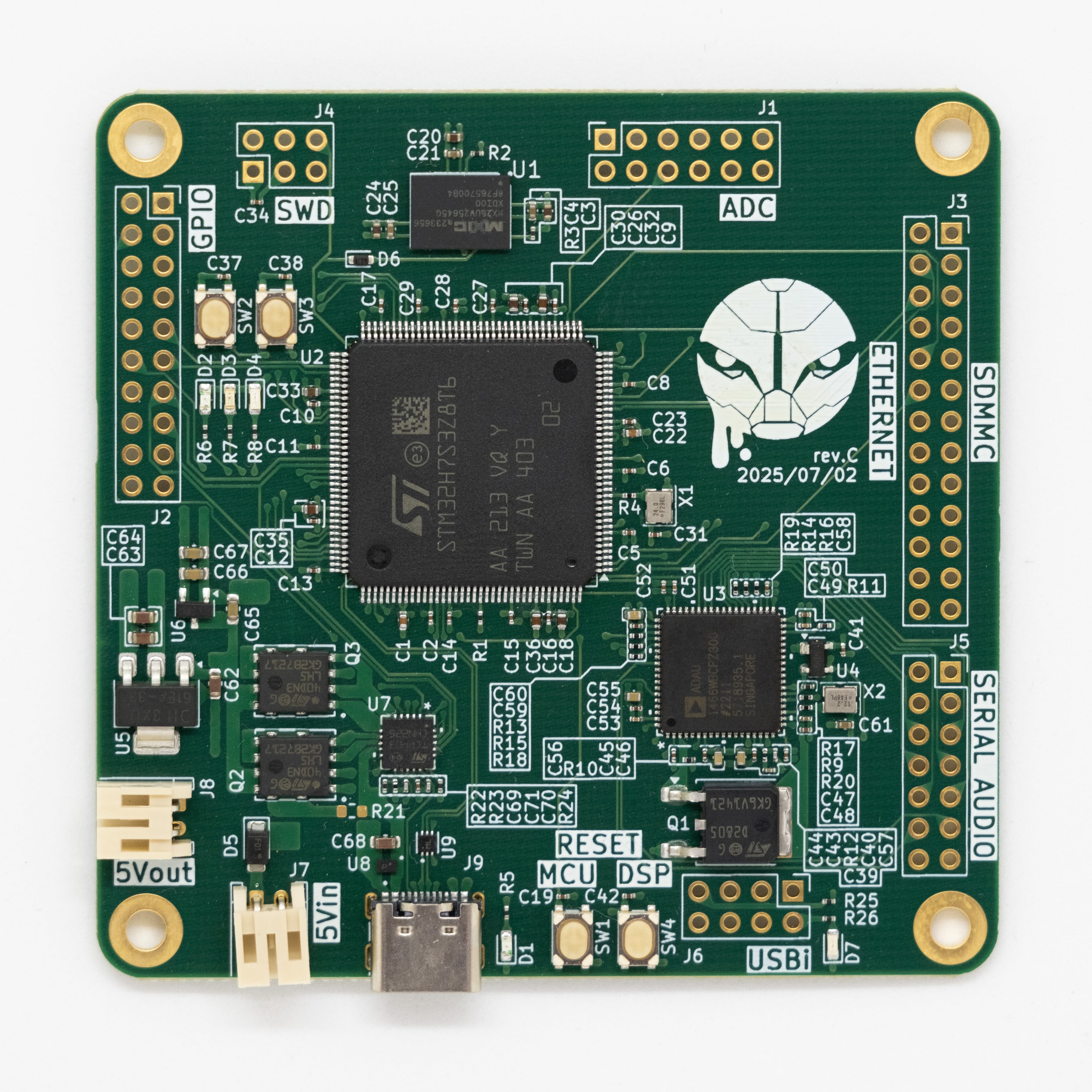

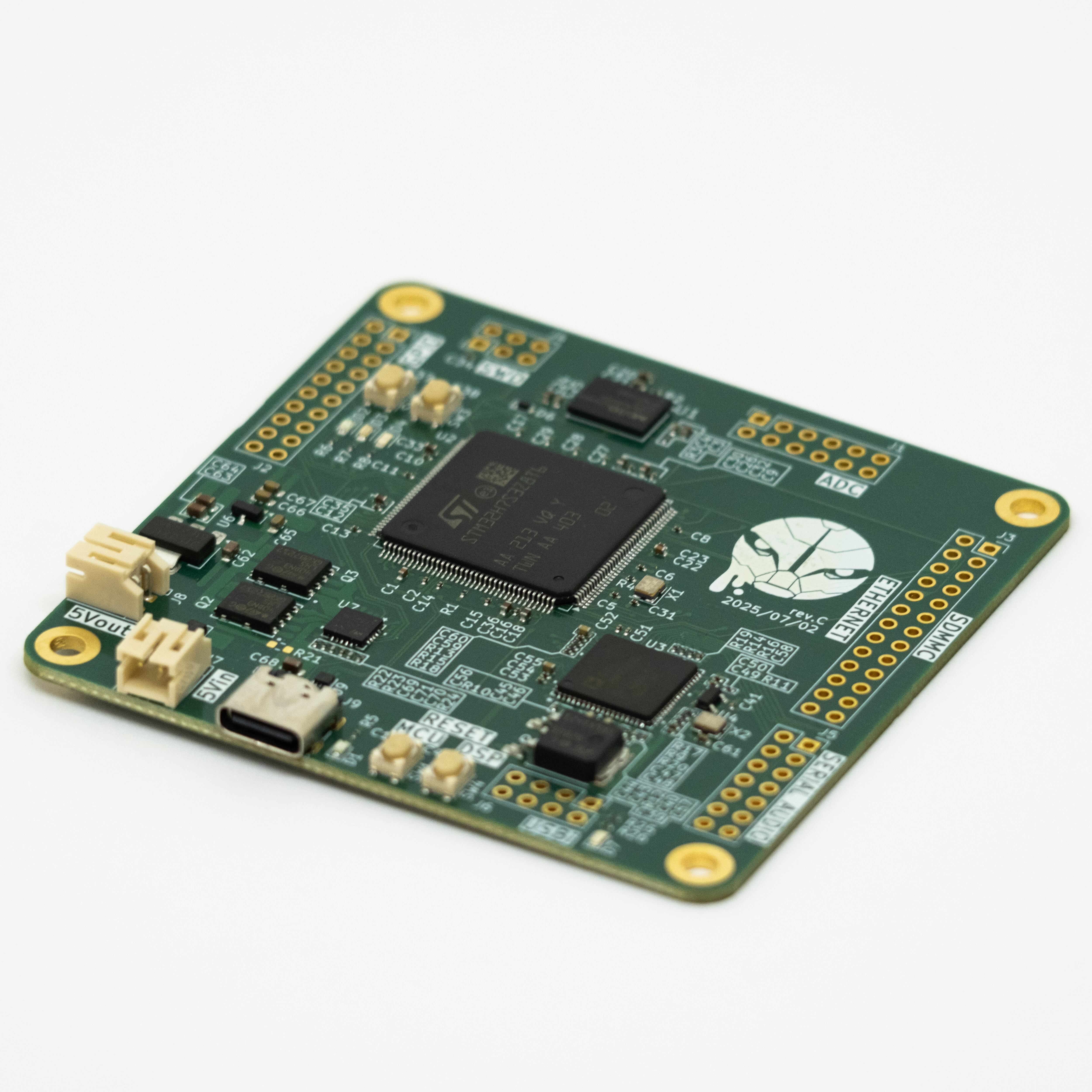

本製品は、STマイクロエレクトロニクス製の32ビットマイコン「STM32H7S3Z8T」とアナログデバイセズ製の32ビットSigmaDSP「ADAU1466」を搭載した、開発ボードです。MCUはCortex-M7コアをベースにし、最大600MHzの動作周波数と、32MBの外部フラッシュメモリ、620KBのSRAMを備えており、デジタルオーディオ機器の開発や電子工作に最適です。

オンボードで、リセットスイッチ（SW1（MCU用）、SW4（DSP用））と汎用スイッチ（SW2、SW3）、汎用LED（LED2、LED3、LED4）、ファームウェアの書き込み用にピンヘッダ（SWD／J4）を搭載しています。
GPIOピンは43本、オーディオI/Oとして2つのシリアル入出力ポートを備え、多彩なオーディオモジュールとの接続が可能です。他にも、I2S、Ethernet、SDMMC、I2C、SPI、UARTといったペリフェラルを利用可能です。

大きき過ぎず、小さすぎないサイズ（73×72mm）で、様々なペリフェラルを利用することができ、そしてUSBハイスピードが利用出来ることから、ほどよいUSBオーディオ・デバイスのみならず、ほどよいホストとしての開発が可能です。

USB Type-Cコネクタを使うことでUSBバスパワーで簡単に動作させることができます。加えて、USB PD Sink/Sourceの切替にも対応する予定です。

この開発ボードには出荷時にUF2ブートローダとサンプルプログラムを書き込んでいますが、開発にはSTM32の開発環境をご自身で構築する必要があります。ファームウェアを更新するだけならUF2ブートモードに切り替えた後、マウントしたドライブに.uf2ファイルをドラッグ＆ドロップするだけで可能ですが、STM32CubeIDEやVSCodeを使ってデバッグを行うには別途STLinkなどが必要になります。そして、ADAU1466でのオーディオ処理を実装するには、SigmaStudio+とUSBiが必要になります。

商品をアプリでお気に入り

特徴

・MCU
　・STマイクロエレクトロニクス　32bitマイコン　STM32H7S3Z8T搭載
　・Arm Cortex-M7コア　最大600MHz（水晶発振器24MHz搭載）
　・64KB BOOTフラッシュ
　・32MB 外部フラッシュ
　・620KB SRAM

・DSP
　・アナログデバイセズ　32bit SigmaDSP　ADAU1466搭載
　・最大294.912MHz
　・24kワードのプログラム・メモリ
　・80kワードのパラメータ／データRAM

・サイズ
　・73mm×72mm

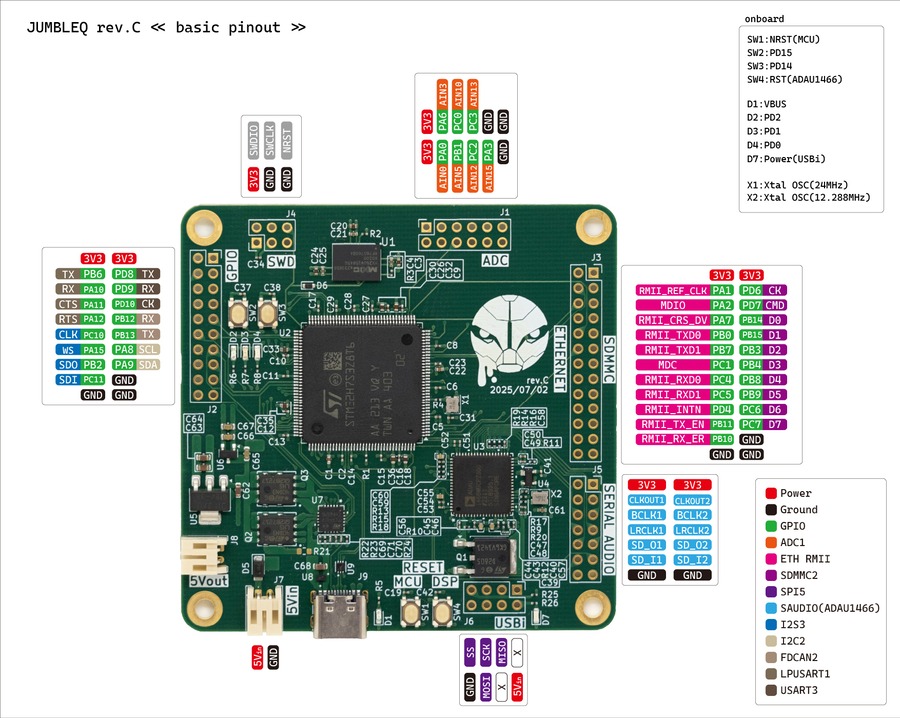

ピン配置
