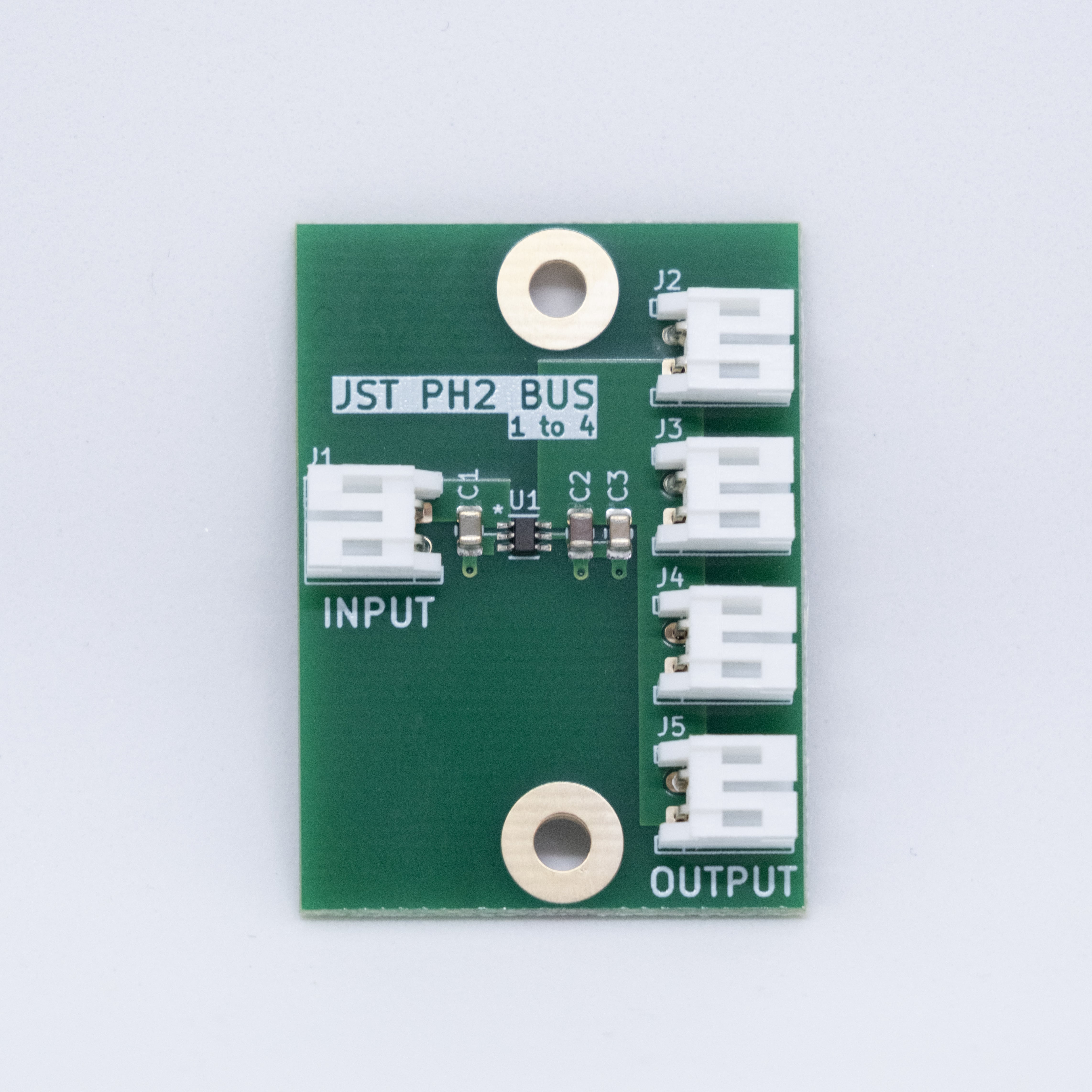

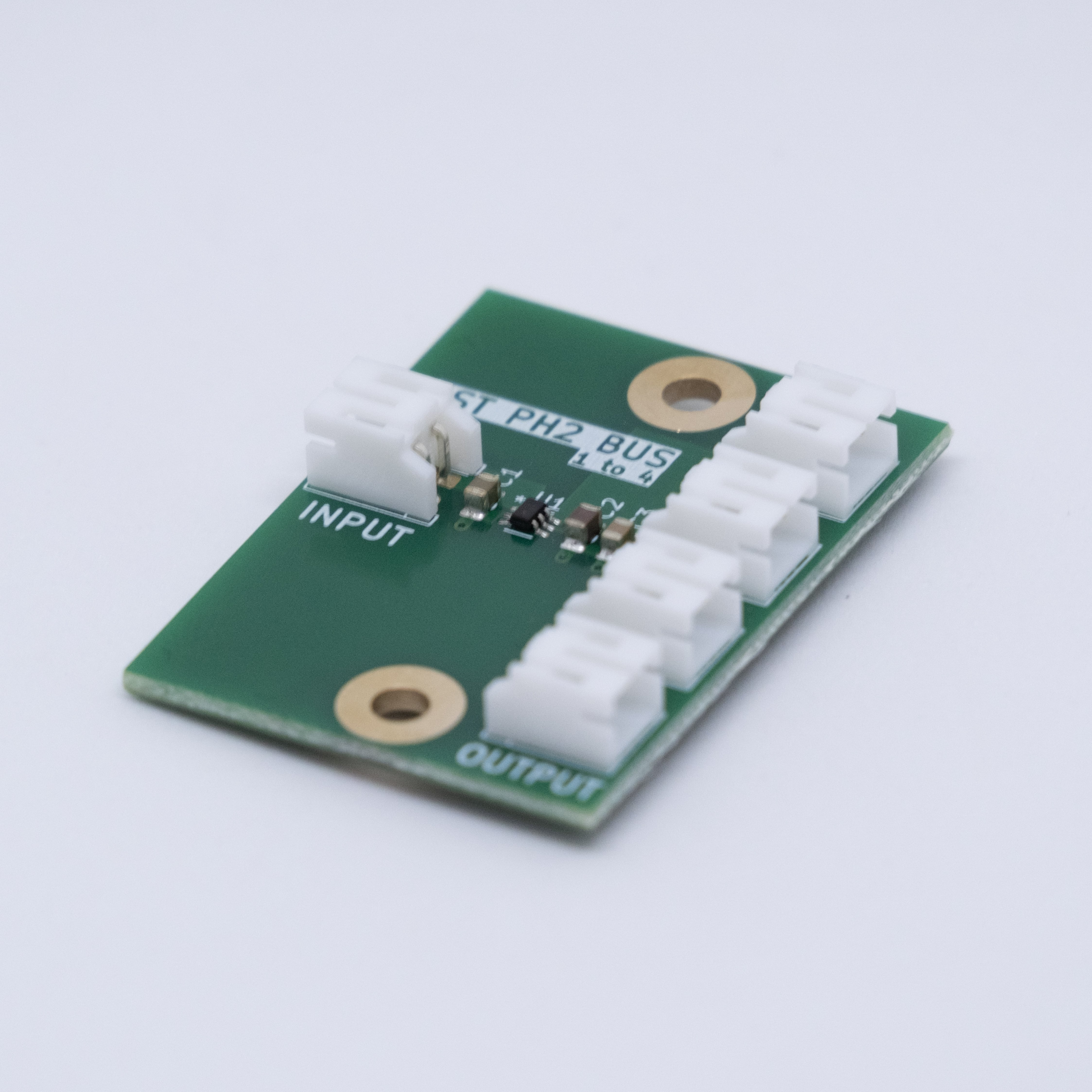

PH2 bus module
¥1,100
International shipping available
2ピンPHコネクタの電源を4つに分配するモジュールです。理想ダイオード（LM66100）が 間に入っており、入力コネクタの逆接続保護と、出力から入力への逆流を遮断するようになっています。
※出力間（J2～5）の回り込み防止保護はありません。
回路図
仕様
・入力電圧範囲：1.5～5.5V
・最大電流：1.5A
寸法
資料
・JST PH（https://www.jst-mfg.com/product/index.php?series=199）
・LM66100QDCKRQ1（https://www.ti.com/product/ja-jp/LM66100-Q1/part-details/LM66100QDCKRQ1）
・GitHubリポジトリ（https://github.com/YamamotoWorksDev/JST_PH2_BUS）
