Magnetic SW and POT module
¥15,400
International shipping available

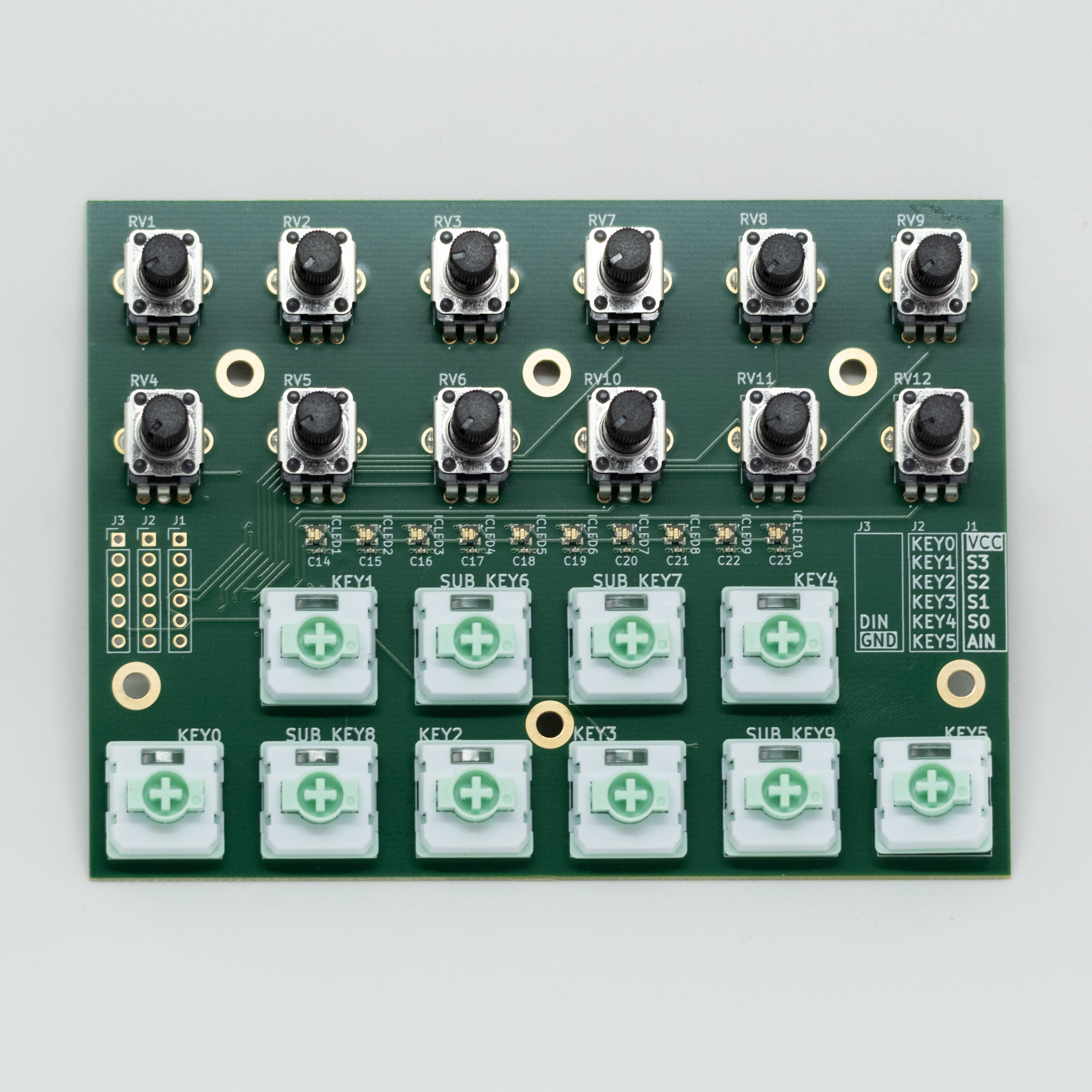

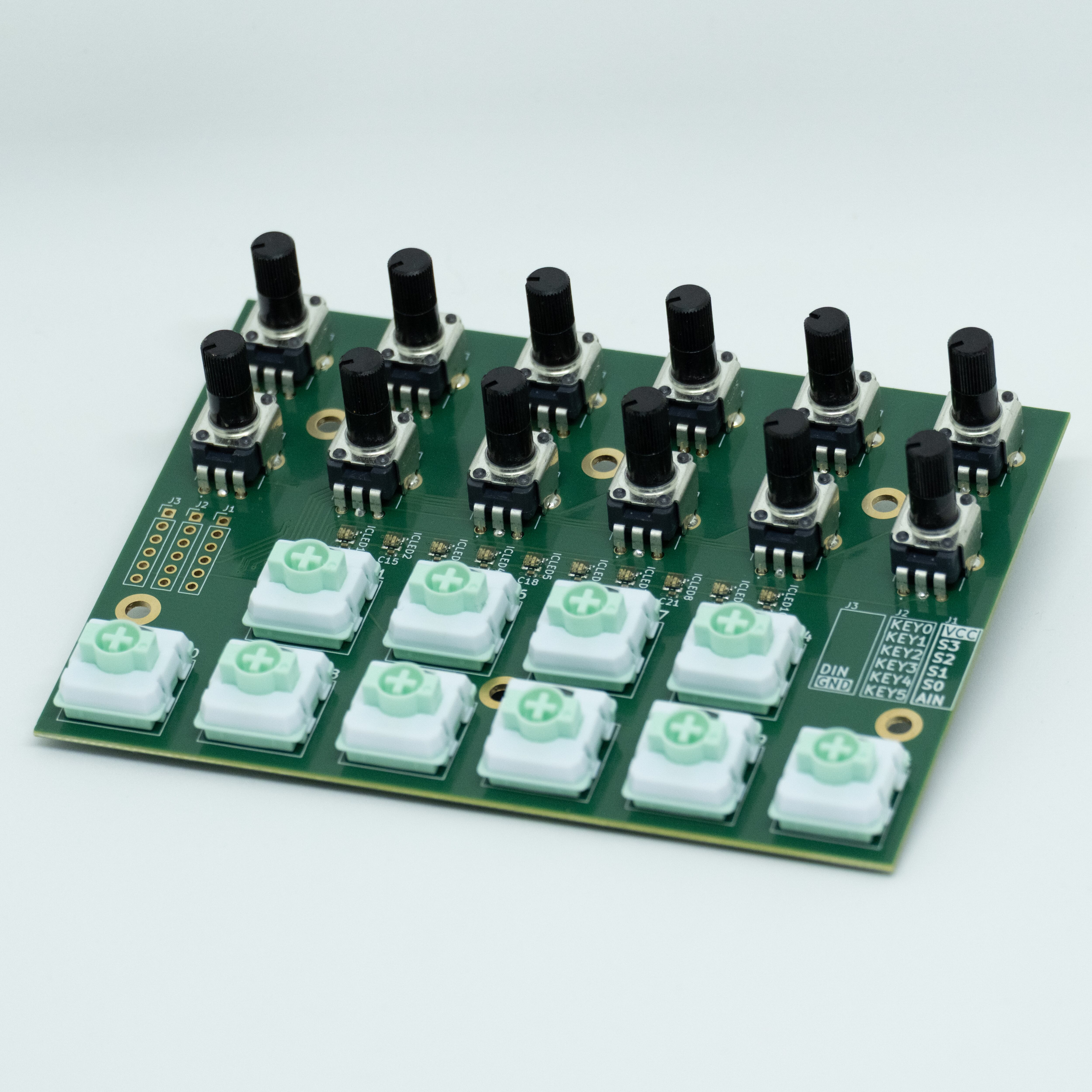

本製品は12個のボリューム（10kΩ、Bカーブ）と10個の磁気スイッチ（Gateron Low Profile Magnetic Jade Pro HE）、そして10個のRGB LEDを搭載したMIDIコントローラーなどのインターフェースを試作するのに最適なモジュールです。
12個のボリュームと4個の磁気スイッチはアナログマルチプレクサ「MC74HC4067ADWR2G」に接続されており、S0～S3の4ピンを制御することで、アナログ値を取得します。
磁気スイッチの残りの6個はアナログマルチプレクサを介さず直接、磁気エンコーダー「DRV5056A8QDBZR」のアナログ値を取得する仕様です。
また、RGB LED「WL-ICLED 1312020030000」はNeoPixelと同様の制御方法で点灯制御が可能な上、電源電圧が3.3Vで安定して動作します。
磁気スイッチの状態取得について
磁気スイッチはKEY0～5と、SUB_KEY6～9の10個あり、SUB_KEY6～9の4個はアナログマルチプレクサ経由でアナログ値を取得する仕様です。

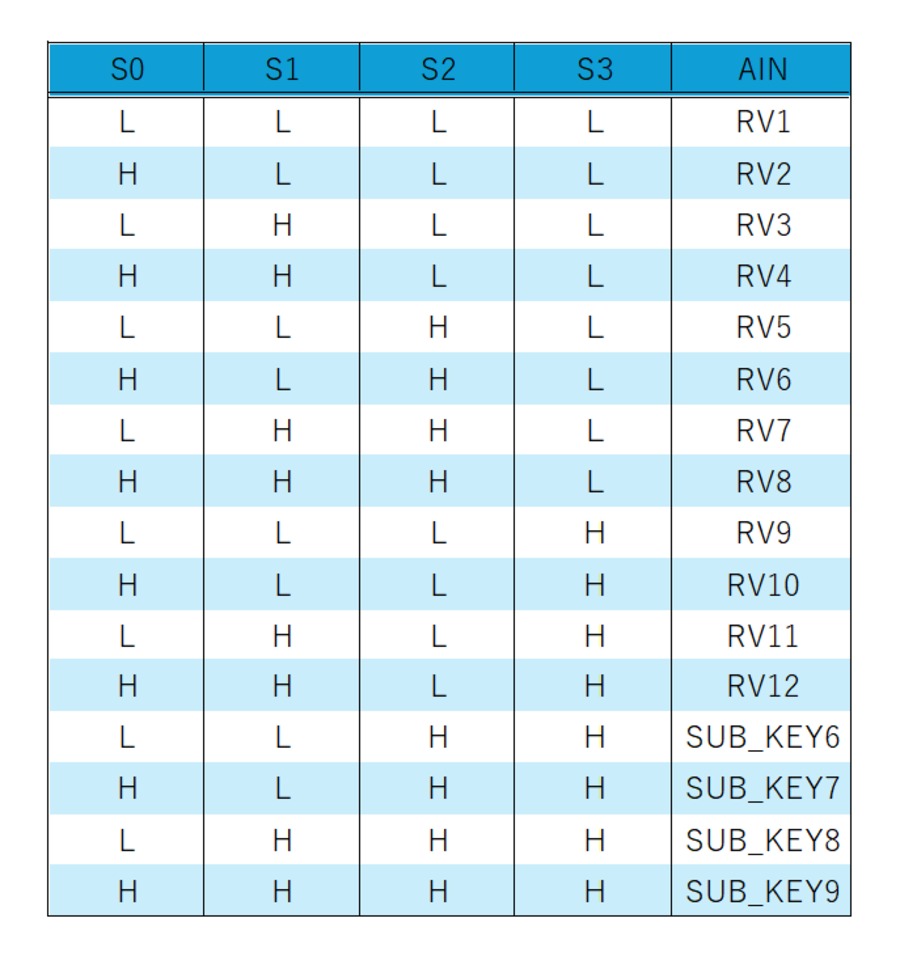

S0～3の状態と取得出来るボリューム、磁気スイッチは下の表の通りです。
寸法図
資料
・データシート
・https://www.onsemi.com/products/timing-logic-memory/standard-logic/multiplexers/mc74hc4067a
・https://tech.alpsalpine.com/e/products/detail/RK09K1130A5R/
・https://www.we-online.com/en/components/products/WL-ICLED?sq=1312020030000#1312020030000
・GitHubリポジトリ
・https://github.com/YamamotoWorksDev/MagneticSwitch_and_POT_Module
